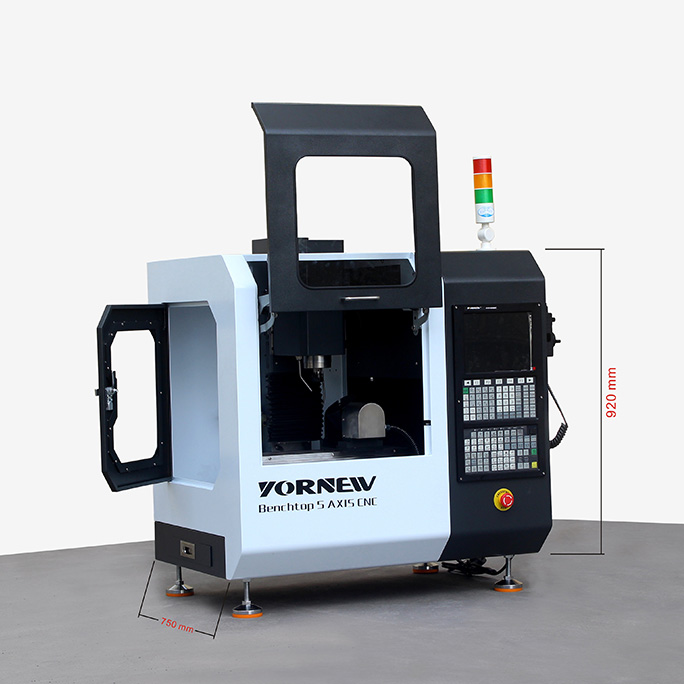

创客创新实验室用桌面级五轴机床图1创客创新实验室用桌面级五轴机床图2创客创新实验室用桌面级五轴机床图3

创客创新实验室用桌面级五轴机床

2024-02-21 23:1688360询价
价格 面议
发货 广东佛山市付款后3天内
品牌 育菁牌
该产品库存不足
产品详情
 型号: MX220
名称:
创客创新实验室用桌面级五轴机床

主要用于职业院校、高校创客创新实验室等,进行五轴联动数控编程教学和实操培训等
创客创新实验室用桌面级五轴机床
■ 10英寸工业级五轴联动控制系统面板,支持RTCP功能.
■ 配置精密直线导轨、床身使用铸铁材料、精度高、运行平稳.
■ 桌面型设计,全封闭防护结构,提高使用的安全性和观摩性、通过欧盟CE安全认证.
■ 使用220伏电压、带门开关保护装置、保障操作者的使用安全.
■ 具有体积小、重量轻、搬运方便、操作灵活等优点.
■ 加工材料广泛(铁、铜、铝、塑料、有机玻璃等材料).
创客创新实验室用桌面级五轴机床



项目内容

技术参数

1

床身及回转台

结构:铸铁立式结构,XYZ轴采用高精度H级等磨直线导轨,主轴立柱带动刀具移动
回转轴:BC轴摇篮式转台,高精度诣波减速机

2

全封闭防护罩,垂直升降门(气动门)

3

工件冷却装置

冷却装置为内置风冷,使用0.6帕气压,M指令控制

4

线性轴精度

重复定位精度:0.01mm

定位精度:0.02mm

5

旋转轴精度

定位精度:16"

重复定位精度:12"

6

轴移动行程

X/Y/Z行程:235×130×230mm

7

B轴行程:+30~-120°

8

C轴行程:+/- N×360°

10

机床主轴

主轴锥柄:MT3

11

主轴最大功率:750W

12

主轴最高转速:3500rpm

13

最大夹持刀具直径:Φ16mm

14

工作台参数

工作台尺寸: 100/470×130mm

15

工作台承重:15kg

16

T型槽:12 mm/3

17

回转轴移动速度

B/C轴:≥20r/min

18

数控系统

YORNEW M5工业级五轴联动控制系统面板

19

RTCP刀尖跟随功能

支持RTCP刀尖跟随功能

20

使用电压

AC220V/50H

21

外形尺寸

930×750×920mm

22

净重/毛重

180kg/220kg
