浅论城市轨道交通工程综合数据处理系统设计方案
摘要: 城市轨道交通工程综合数据处理系统, 采用统一的数据处理方案, 实现信息资源和物理资源的共享及系统维护的统一管理和快速反应, 降低了整个系统运维成本, 减少了劳动强度和人员数量, 提高了维护效率。并且通过预留接口为系统扩展预留了充足条件。关键词: 轨道交通 数据处理 系统设计
城市轨道交通通信系统除了公务、专用、无线、2. 管理层集成方案。各系统的管理层统一接监视等系统外,还设有信号(ATS) 、电力监控(SCA2 入和集中管理, 一定程度上实现了系统间的数据共DA) 、自动售检票(AFC) 、防灾报警(FAS) 、设备监控享及监控功能。但是, 由于各系统的数据处理依旧(BAS) 等配套支撑系统。目前, 这些系统仍采用分是独立的, 仅在管理层实现了统一的数据显示散、独立的建设模式, 由于数量多, 技术标准不统格式。一, 维护管理、扩展困难; 而且监控范围狭窄, 功3. 综合管理方案。建立统一的系统综合网络能单一, 发现和排除故障时间较长, 不能实时掌握管理平台, 利用数据接口(SDIP) 将各系统中若干整个轨道交通系统的运行状况, 不能很好适应城市个独立的子系统直接接入系统平台, 采集各系统的轨道交通发展的需求。基层数据信息进行统一处理, 并根据用户的需要实
为此, 在设计天津轻轨通信系统中, 考虑设置现部分或整体的集中告警、数据管理功能。综合数据处理系统, 以解决运营、维护需求, 并通比较上述3 种方案, 简单集成方案技术简单, 过预留扩展接口, 满足用户系统扩展及系统增加的但功能单一, 可靠性差; 管理层集成方案, 技术上需求, 实现统一的运营管理和维护。虽有一定程度的提高, 但仍不能从根本上扭转各系
统存在的缺陷; 而统一的综合管理方案可方便地协1 方案比选调各系统, 实现各系统的综合报警和集中管理, 提
1. 简单集成方案。将不同厂家的专用用户接高维护管理效率, 缩短故障恢复周期。口简单集成在一个操作终端上, 利用计算机的多任2 系统构成务、多进程方式分别打开各系统的监控画面。由于各系统独立运行, 系统之间没有任何直接的联系, 211 系统硬件所以受接口标准限制较少, 实现简单快捷。系统由监测管理中心(MMC) 、数据接口
(SDIP) 、设备及环境数据采集(FM&PE) 3 部分组

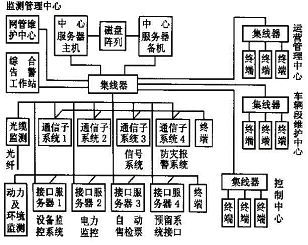

图1 系统硬件结构图设备、系统维护管理设备构成; 远端工作站为维护管理提供服务。数据接口连接监测管理中心与各被监测系统, 获取各系统的重要运行、管理及告警信息, 并将这些信息转换为系统标准数据进行分析处理。对数据接口不能覆盖的重要环节, 如辅助设备、机房环境及光缆状态, 建立机房动力环境监控(PM) 和光纤监测子系统(FM) 。
212 系统软件
系统整体采用金字塔收敛型结构, 具备扩展升级能力。它打破以往各系统独立管理的方式, 建立统一的数据库和软件平台, 对各子系统进行整合, 实现信息资源和物理资源的完全共享, 提高系统整体反应速度, 降低维护成本。其软件框架结构见图2 。

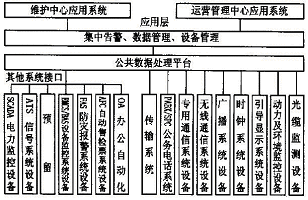

图2 系统软件框架结构
213 系统可靠性
21311 监测管理中心11 硬件方面: 系统采用双机容错、冗余电源等措施, 保证设备出现故障时系统仍能正常运行。21 软件方面: 除采用网络平台软件监测数据交互外,还配置服务监测软件模块,实时监测系统网络内服务数据的流向和流量,分析判断数据流的情况。当监测到非法数据或系统软件运行不正常时, 立即向管理人员发出告警,同时以自动或询问操作的方式关闭(或隔离) 非法操作软件模块(数据) 。
31 电路板Π卡(如计算机显示卡等) 出现故障时, 提示或关断系统软件相应的关联, 使局部故障不影响系统的整体运行。21312 现场设备现场设备具有模块热备功能, 当主模块故障时, 可由备用模块平滑替代, 保证数据采集的连续性, 并提供自诊断和远端遥控功能; 当监测到自身模块故障时, 将告警信息上传监控中心; 当设备故障时, 判断告警数据, 自动屏蔽相同告警数据的上传, 或采用远端遥控功能屏蔽非正常数据。
214 系统扩展性
1. 各系统本身的扩展。综合数据处理系统应留有足够的余量, 在各接入系统进行扩展时能平滑扩容、升级; 系统软件实施数据库管理, 历史数据库的配置余量为50 % 以上, 并有100 % 的扩展能力; 系统硬件的内存、硬盘存储、通信端口、扩展槽等都留有50 % 以上的余量和100 % 的扩展能力。
2. 预留接口, 便于接入新的系统。
3. 功能扩展。软件采用模块化设计, 提供接口及开发工具, 以利于二次开发及管理新对象。
3 系统功能
1. 性能管理。提供与性能有关的资源,如设备、线缆等的运行状态、运用状态、相关参数等的管理。监控工作站自动显示监控对象的工作状态、运行参数和告警情况,下达控制和监测命令,将各监控对象可以设置为轮询监测、即时监测等监测模式。
2. 故障管理。出现异常情况时, 系统即发出告警, 不论监控工作站处于什么界面, 告警窗均自动弹出并给出明显的声光告警信号, 以引起操作人员注意; 自动显示告警时间、告警类型、故障类型、故障位置等信息; 还可以将告警信息传送给远端工作站或其他系统。
3. 配置管理。数据结构上采用SNMP 的树型管理结构, 监测对象的增加、修改和删除, 只需对树型管理进行节点信息的调整和删改。
4. 安全管理。具有内部安全管理机制, 能够防止非法用户的访问; 对于影响系统运行的操作需输入口令, 确认后方可进行。操作口令有不同等
